Máy toàn đạc South Navi Station

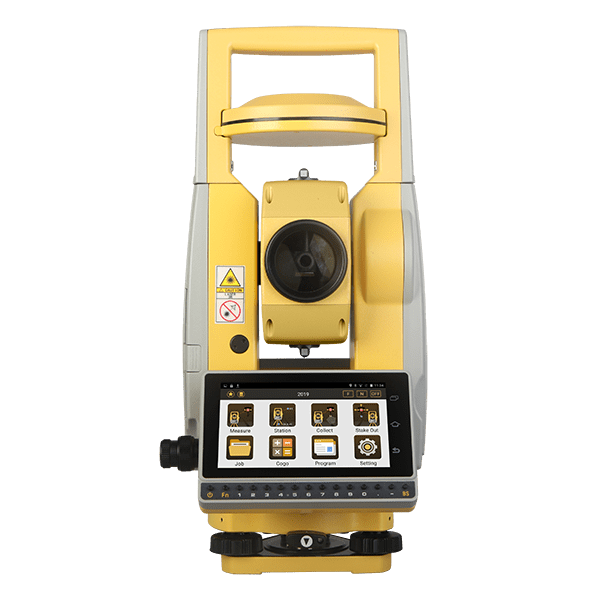

Máy Toàn Đạc Chính Xác Cao South Navi Station (New Tech)

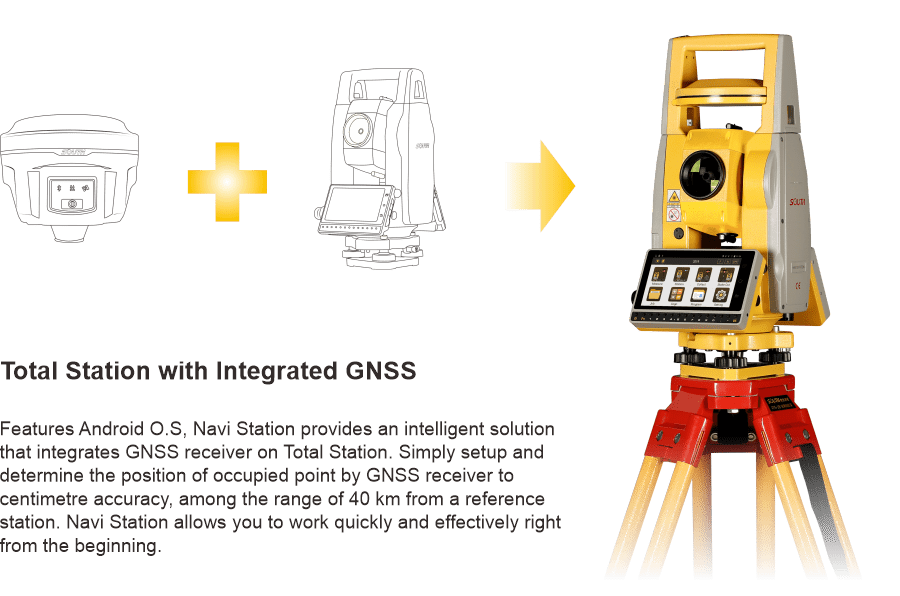

Là sản phẩm tích hợp giữa máy toàn đạc South độ chính xác cao và máy GNSS RTK chính xác cao.

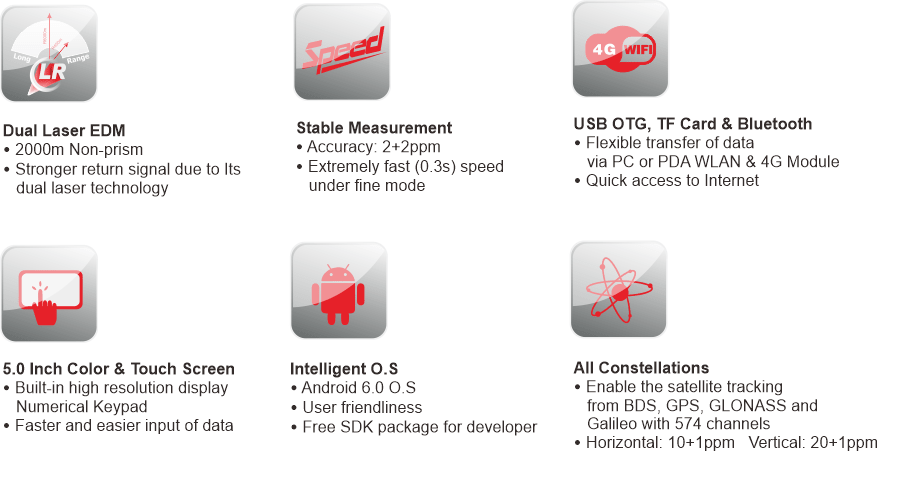

● GNSS tích hợp đầy đủ
● Đơn giản chỉ cần thiết lập trạm bất cứ nơi nào bạn muốn
● Không giới hạn các điểm đã biết
● Đo không gương lên đến 2000m
● Kết nối không có cáp bằng Bluetooth
● Quy trình làm việc thông minh với hệ điều hành Android 6.0

Thông Số Kỹ Thuật: Máy Toàn Đạc South Navi Station

1. Đo khoảng cách (có gương).

Đo xa: 5000m
Độ chính xác: ±(2+2ppmxD)mm
Thời gian đo: 0.3s (Fine) và 0.1s (Tracking)

2. Đo không gương.

Đo xa: 800m/ 1500m/ 2000m (tùy lựa chọn Option)
Độ chính xác: ±(3+2ppmxD)mm
Thời gian đo: 0.3s – 3s

3. Đo góc.

Độ chính xác: 2”
Đường kính bàn độ: 79mm
Phương pháp đo (Hz/V)
Độ chính xác cài đặt bù: 1”
Phạm vi bù: ±4′

4. Ống ngắm.

Hình ảnh: Ảnh thuận
Độ dài ống ngắm: 154mm
Đường kính kính vật: 45mm (EDM: 50mm)
Độ phóng đại: 30X
Trường nhìn:1°30′
Độ phân giải: 3”
Phạm vi tập trung: 1m
4 cấp độ sáng

5. Bộ bọt thủy.

Bọt thủy tròn: 8’/2mm
Bọt thủy dài: 30″/2mm

6. Dọi tâm laser.

Loại: Laser Class 2/IEC60825-1, 4 cấp độ sáng
Độ chính xác: ±1.5mm ở độ cao máy 1.5m

7. Cấu hình hệ thống

Hệ điều hành Android 6.0
Bộ vi xử lý: MT6753
Bộ nhớ trong: RAM (3G), ROM (32G)

8. Tín hiệu vệ tinh

Số kênh 574 kênh
Loại vệ tinh: BDS-2 (B1, B2, B3); GPS (L1, L2C, L2P, L5); GLONASS (L1, L2); GALILEO (E1, E5a, E5b
SBAS)

9. Hiệu suất

Thời gian cho lần fix đầu tiên: Cold Start <50s, Warm Start <45s
Độ lặp tín hiệu: <3s
Thời gian bắt đầu RTK: <15s
Độ chính xác: 99.99%

10. Độ chính xác của định vị

Đo đơn: H≤3m, V≤5m (1σ, PDOP≤4)
Khảo sát RTD: H: ±0.5m, V: ±1.0m
Đo tĩnh: H: ±(2.5mm+1ppm x D), V: ±(5mm+1ppm x D)
Đo Rtk: H: ±(10mm+1ppm x D), V: ±(20mm+1ppm x D)

11. Giao thức kết nối

Giao thức bên ngoài: Serial Port (6-Pin); Micro SIM; USB Type C (OTG); TF Card
Giao thức mạng Network: 2G 900/1800; 3G 2100/900 CDMA BC0 TDSCDMA A/F; 4G LTE band1/3/7/38/39/40/41
Bluetooth 4.0
WLAN
Microphone, speaker: Có

12. Thông số khác

Màn hình hiển thị LCD TFT, độ phân giải 720*1080
Pin: Lithium-Ion, 7.4V, hoạt động liên tục 8-10h
Kích thước: 200mm*170mm*350mm,
Trọng lượng: 5.7kgs
Tiêu chuẩn: IP55
Hoạt động trong môi trường: -20°C–+50°C
